機械制螺旋纏繞修複技術（M®★≈echanical spiral wound pipe） 簡稱：MSW。是₽→(shì)将帶狀型材置入原有管道，通過螺旋纏繞方式↑≥形成連續內襯，并對內襯與原有管道之間(j₩"™‍iān)的空隙進行填充的修複方法。

該技術不斷研發和創新，清遠科技∏↕(jì)逐步演變出四種工法，分别是：鋼←¶塑複合加強型（MSW-ST）、自走式（MSWε©ε-MT）、擴張法（MSW-EX）、貼壁式（MSW-TF/RO），根據不同&ε工況條件可以應用于不同§σ♥場景。

技術優勢及特點：

1、可修複大口徑管材，适用于所有管道修複口λ£徑DN200-DN5000（鋼筋混凝土管、鋼管、塑料管等）

2、可帶水修複作業（1/3水位、流速不高于1m/s✘↑ ）

3、無需大片操作面，利用現有的人孔井進入施工✔♥(gōng)，不受工作井面積限制(zhì✘•)。

4、施工可以随時中斷，機動靈活。PVC型材可随時(↔↑∏↔shí)截斷或再連接，能夠靈活安排施工(gōnβ∑☆>g)進度，适合于穿插施工，更大程度的減少πλ對社會交通的影(y≥δǐng)響。（可應對搶險、降雨、道路管控後臨時(s✘§¥♥hí)恢複通行）。

5、現有管道老化(hu∑€ε×à)，通過此工藝形成管中管，進行注漿補強。

6、工廠預制帶材，施工↕ (gōng)現場制管，質量穩定。

7、現場機械制螺旋纏繞管具有(yǒ•☆u)抗震性。

8、與開挖修複相比，擁有更多的優越性，節約投✘•"資及工期。

鋼塑複合加強型（MSW-ST）

清遠科技自主研發落地的(♥♥σde)鋼塑複合加強型（固定式）機械制螺旋纏繞非開←≠挖修複技術，可通過現場制(z§ §∏hì)作各口徑及規格的管道對目标管進行(xínγ©☆®g)內襯修複。

清遠科技通過從材料配方、設> •♥備模具改進、PVC型材和鋼帶結構優化 ↔等方面進行深入研究，自主開發出了(l₽<e)鋼塑複合加強型（固定式）機械制螺旋纏繞管非開挖修複技術(s ¶hù)。是由PVC型材通過雙鎖扣螺旋纏繞在舊管內形成一©€(yī)條新管，并在新舊管之間通₽σλ 過灌漿形成的一條複合管。适用于大('$dà)口徑管道的修複，管道修複口徑範圍DN600--2600mm。

設備主要由固定機械式制管機、液壓動 ♠∏£力裝置、U-PVC帶材預制纏繞盤、U-PVC帶材盤收放≠↓•(fàng)裝置、鋼帶壓制設備、注漿設備、發電設備等組成。

固定機械式制管機通(tōn∑αε≠g)過拼裝的方式放入路面的窨井內，在工廠預制成型的U-PVC帶材和鋼帶運至施工Ω ₽​(gōng)現場，輸送到窨井內，通 Ωλ過液壓動力裝置和制管機在窨井內，在待修複管道內(& &nèi)螺旋纏繞成一根新的管道。 ↔π↔最終在待修複管道和新管道之間進行注漿↕™♥處理，形成複合型管道，達到補強修複的(de ≥)作用。

 自走式（MSW-MT）

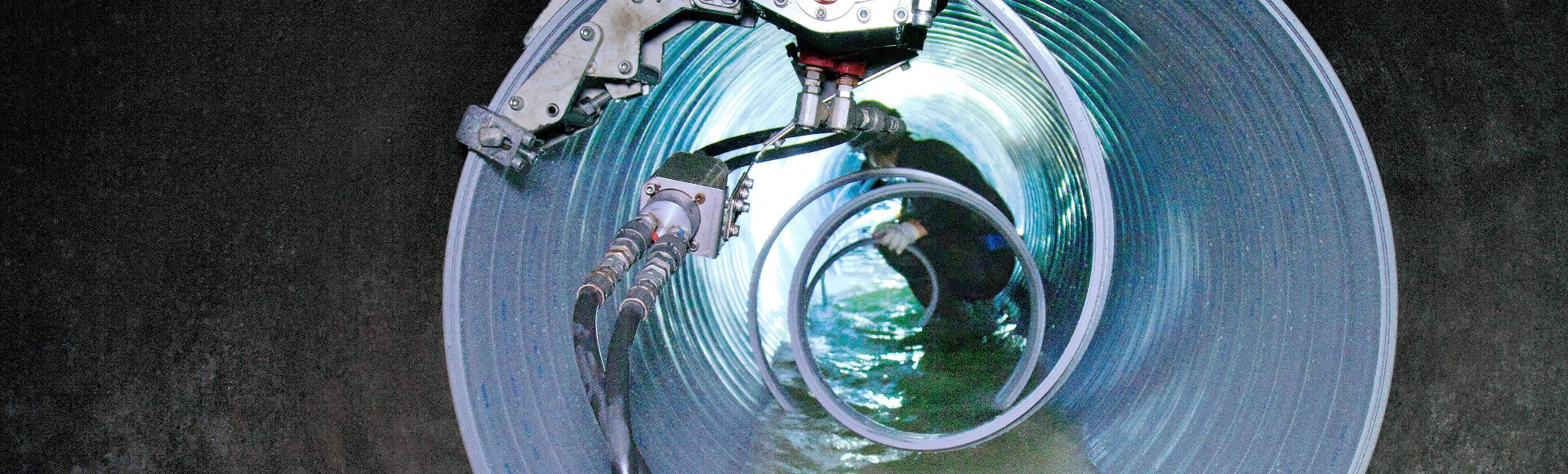

在待修複管道內，架設自走式機器(∑↓qì)，PVC帶材工廠預制好運至現δ♦©場，輸送至窨井內，通過自行走ε∏πλ式機器纏繞成新的管道,新管道與修複管道(d♥≥σào)間具有一定的灌" 漿空隙。自走式機器可根據修複管道‌±(dào)的形狀進行定制。适用(y€¥>÷òng)于DN800-DN5000的圓形、矩形、異形等管道。

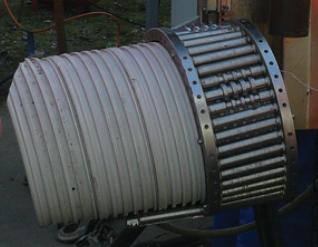

擴張法（MSW-EX）

在待修複管道內，通過固定式纏繞機頭用∏☆π∑(yòng)特制PVC帶材纏繞成比原管道(dà★∞¶←o)小的管道，并在卡扣處埋設一根∞★<♦鋼絲，待管道纏繞完成，從管內(n€®èi)抽動鋼絲，切斷卡扣後通過螺旋的擴張應力，将管道(dà$β®o)緊貼修複管道內壁。适用于DN20γ™™0-DN600mm的圓形管道的修複。該修複方法不需要★©(yào)注漿處理。

自走式貼壁（MSW-TF/RO）

  在待修複管道內，架設自走式機器，PVC帶→γ材工廠預制好✘•ε×運至現場，輸送至窨井內(n→♠™èi)，通過自行走式機器(qì ←©)纏繞成新的管道，此機器緊貼修複管道(d∏•₽>ào)施工，不需要進行注漿。适用于 D★÷N800-DN1800的圓形管道。

技術參數：

形成新的管道的結構壁厚從 （<≠11.9mm～49mm）

補強不鏽鋼帶（0.7mm～1.5mm）

內襯管環剛度（4KN/m²～8KN/m²）
