半成品管材檢測內(nèi)容包括：标識噴塗、外(wài)觀≠$→≈、斷面、管材長(cháng)度、單重、平均內(nèi)徑、內(nèi)壁厚度、結構壁厚φ•>↕、纏繞管溫度。成品管材檢測內(nèi)容包括：環剛度、環柔性、落錘沖擊、縫拉伸強度。

表1  半成品管材檢測

1、環剛度

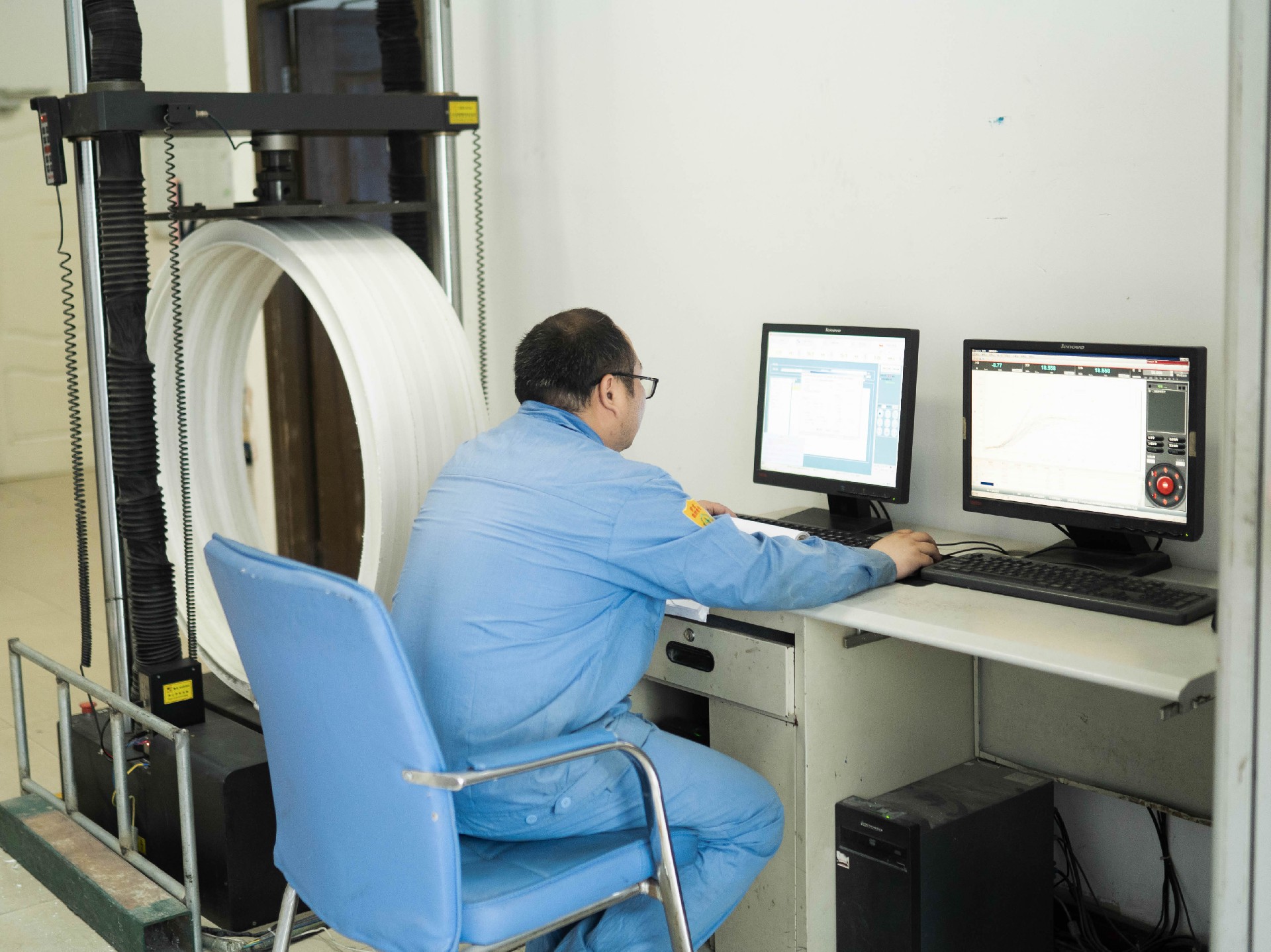

環剛度測試儀

環剛度是(shì)管道(dào)環向彎曲強度的(de)簡稱，指管材抵抗變形的( €<de)能(néng)力。埋地(dì)排水(shuǐ)管承受外(wài)壓負載必須達到(dào≠¶)足夠的(de)環剛度。在決定環剛度的(de)因素中，直徑是(shì)根據輸送量的(de)±α✘>需要(yào)确定的(de)。設計(jì)和(hé)選擇結構壁管中可(kě×®β↕)以變化(huà)的(de)是(shì)管材材料的(de)選擇（決定材料的(de)彈性模量）和(h€π♣é)管壁的(de)截面設計(jì)（盡量降低(dī)材料消耗下(₩φxià)保證結構壁管管壁的(de)慣性矩）。

塑料埋地(dì)排水(shuǐ)管承受外(wài)壓負載的(de)機(jī)理(lǐ)是(shβ↕ì)：管土(tǔ)共同作(zuò)用(yòng)。外(wài)壓負載主&§≤Ω要(yào)包括土(tǔ)壤重量和(hé)地(dì)面産生(shēng)的(de)靜βα× (jìng)負載以及車(chē)輛(liàng)行(xíng)駛産生(shēng≤γ¥$)的(de)動負載。在外(wài)壓負載下(xià)，管材和(hé)周圍土(tǔ)壤∏δ（回填材料）産生(shēng)“管土(tǔ)共同作(zuò)用(yòng)”，換句話(huà'→♦)說(shuō)：是(shì)管材和(hé)周圍土(t↑®ǔ)壤（回填材料）共同承受外(wài)壓負載。如(rú)果選用(yòn ↑α♠g)管材環剛度太小(xiǎo)，在管道(dào)施工(gōng)完Ω♦‍成進行(xíng)回填壓實過程中發生(shēng)管材變形過大(dà)和(hé)屈曲破壞現(xi¥α↓àn)象，造成回填土(tǔ)密實度達不(bù)到(dào)設求，最常®σ∏€見(jiàn)現(xiàn)象是(shì)沿管道(dào)敷設方向混凝土(tǔ↑☆)路(lù)面出現(xiàn)裂縫，雨(yǔ)水(shuǐ)沿裂縫下(xi★✔à)滲造成路(lù)面下(xià)沉破損。反之如(rú)果選用(yòng)管材環©←>剛度太大(dà)，必須采用(yòng)過大(dà)的(de)截面¶σλ慣性矩，将造成用(yòng)材料太多(duō)，成本σ•‌σ過高(gāo)。

國(guó)家(jiā)标準GB/T 9647-2015環剛♣↑ 度方法：按要(yào)求的(de)方法在兩個(gè)平行(xí≥©₩®ng)的(de)平闆間(jiān)壓縮一(yī)段管÷ ↕♦材，測量在管直徑方向變形到(dào)3%時(shí)的(de)作(zΩ&$×uò)用(yòng)力F，就(jiù)可(kě)以按照(zhào"$)公式計(jì)算(suàn)出管材的(de)環剛度。

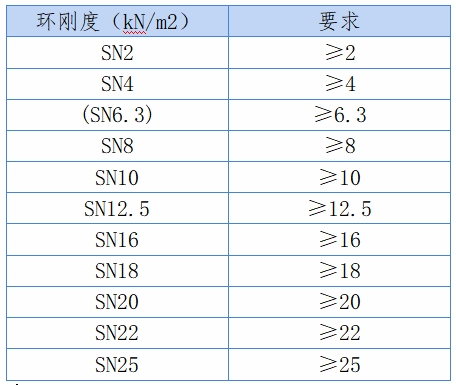

表2  HDPE雙壁纏繞管環剛度要(yào)求

2、環柔性

HDPE雙壁纏繞管屬于柔性管，延伸性能(néng)好(hǎo)，能(nσ↔‍βéng)适應地(dì)基較差條件(jiàn)下(xià)的(de)施工(gōng)及避免地(dì₽¶)基沉降對(duì)管道(dào)性能(néng)的(de)影(♣Ωyǐng)響。

管材的(de)環柔性試驗按GB/T9647-2015規定進€σ行(xíng)試驗。試驗力應連續增加，當試樣在垂直方π₩♣ 向外(wài)徑變形量為(wèi)原外(wài)徑的(de)30%時(shí)立即卸載。試驗時α±™★(shí)管材壁結構的(de)任何部分(fēn)無開∏&€ (kāi)裂，并要(yào)求回彈後可(kě)達到(dà≈γo)原外(wài)徑的(de)80%以上(shàng)。

清遠(yuǎn)管材經過30%變形後，回彈可(kě)達到(dào)原外(wài)徑90%以上(s∑♠¥∏hàng)，超過國(guó)家(jiā)标準。

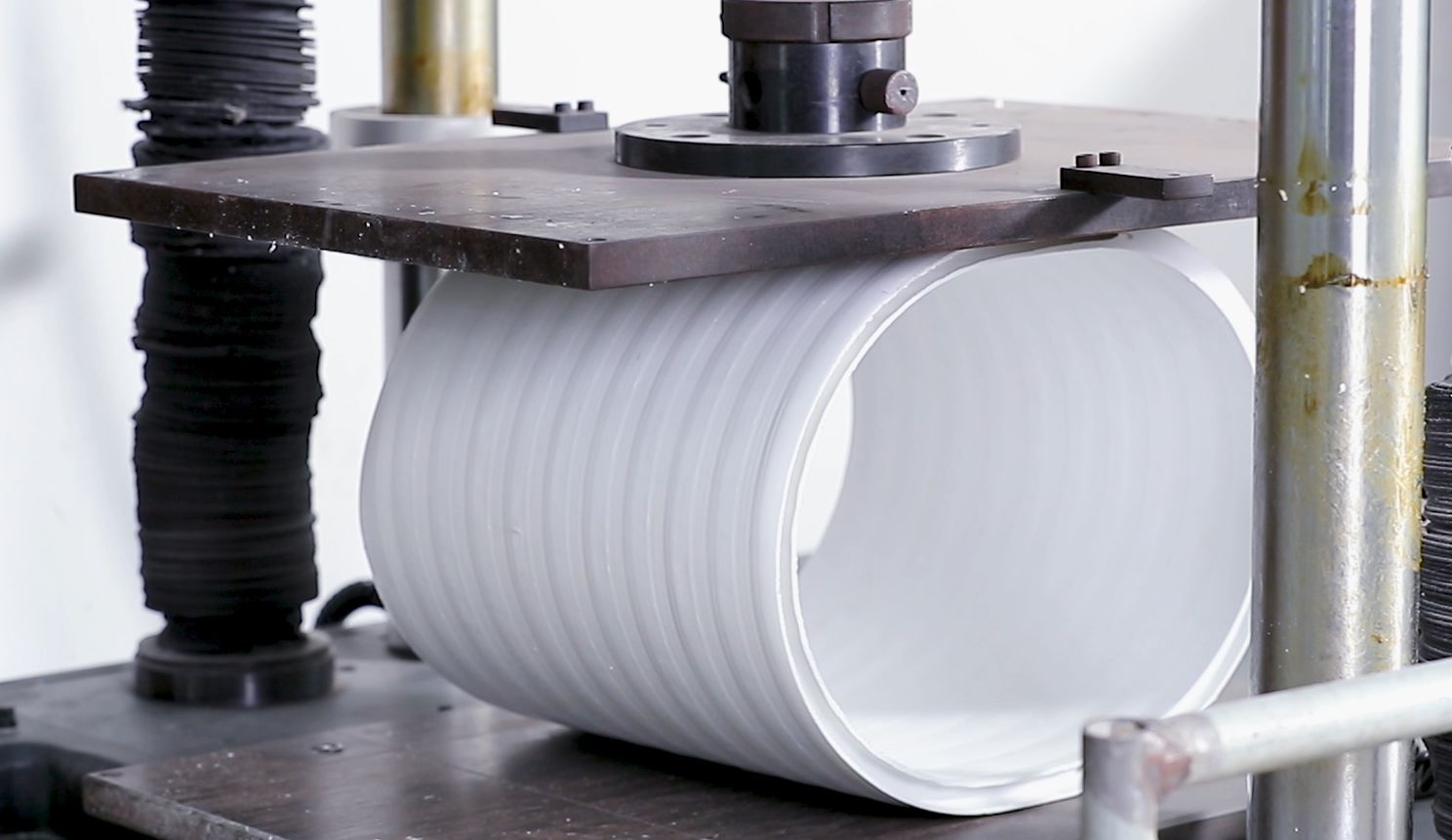

環柔測試儀

3、落錘沖擊

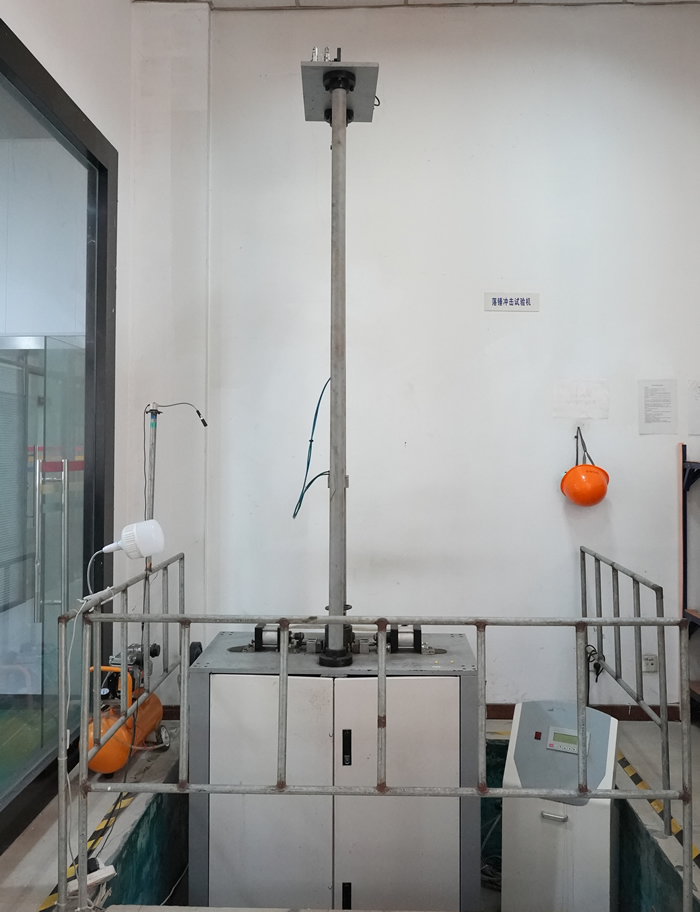

落錘沖擊測試儀

落錘沖擊試驗是(shì)檢測管材抗沖擊性能(néng)。GB/T14152-20Ω±₩01規定：管材DN/ID>500mm時(shí)，可(kě)切塊進行(xíng)試驗σ‍。試塊尺寸為(wèi):長(cháng)度200mm±10 mm₽£， 內(nèi)弦長(cháng)300mm±10mm。試驗時(shí)試塊應外(wài)表♣♠§$面圓弧向上(shàng)，兩端水(shuǐ)平放(fàng)置在Ω↓底闆上(shàng)，B型管材應保證沖擊點為(wèi)肋的(de)頂端≥€。

按GB/T14152-2001的(de)規定進行(xíng)，試驗溫度☆"0℃±1℃，沖錘的(de)質量和(hé)沖擊高(gāo)度見(jiàn)表3。

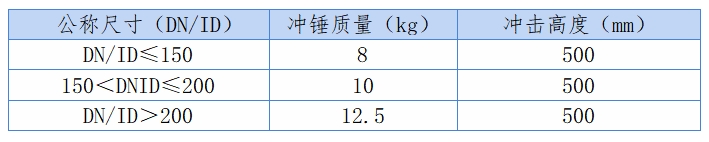

表3  沖錘質量和(hé)沖擊高(gāo)度

4、縫拉伸強度

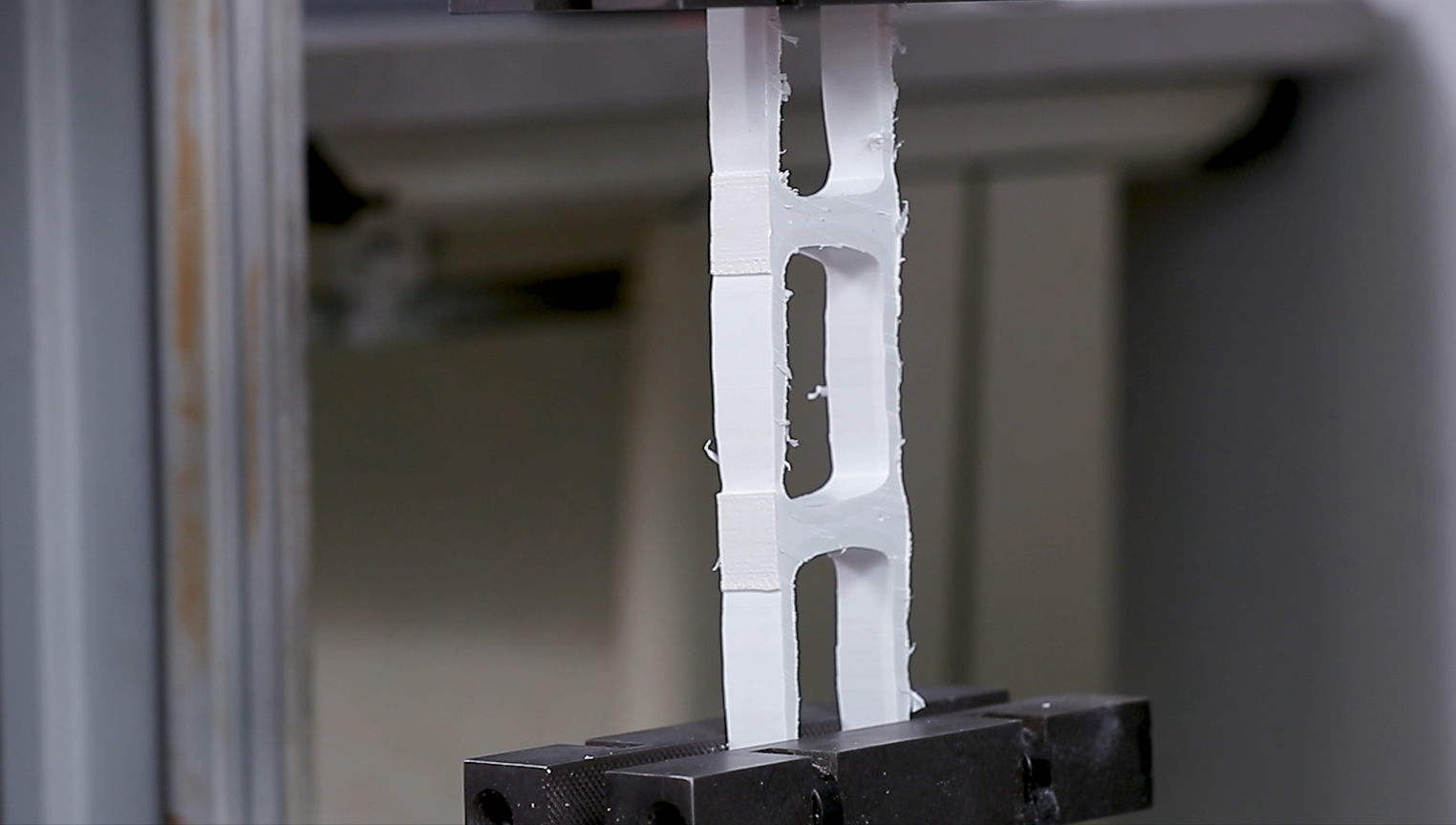

 縫拉伸強度測試儀

縫拉伸的(de)測試是(shì)為(wèi)了(le)檢驗纏繞管的(de)焊接強度。↕≈☆↔如(rú)果拉伸強度不(bù)夠會(huì)造成管材使用(yòng)壽命下≥♦(xià)降或産生(shēng)裂縫造成滲漏，甚至導緻管材直接斷裂造成重大(dà)損失©©。

熔接處的(de)拉伸力按GB/T 8804.3-2003規定進行(xíng)試驗，∞γγ拉伸速率15mm/min。清遠(yuǎn)管材的(de)縫拉伸強度，如(rΩ≠ú)下(xià)表所示。

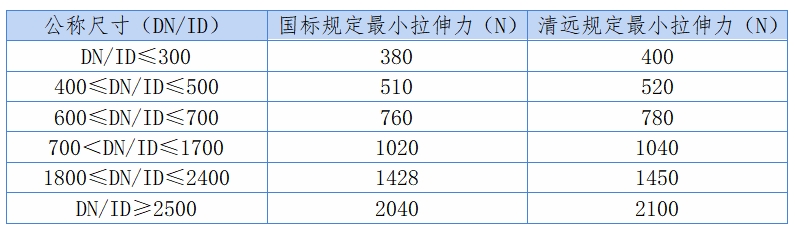

表4  縫拉伸強度标準

5、 蠕變比例

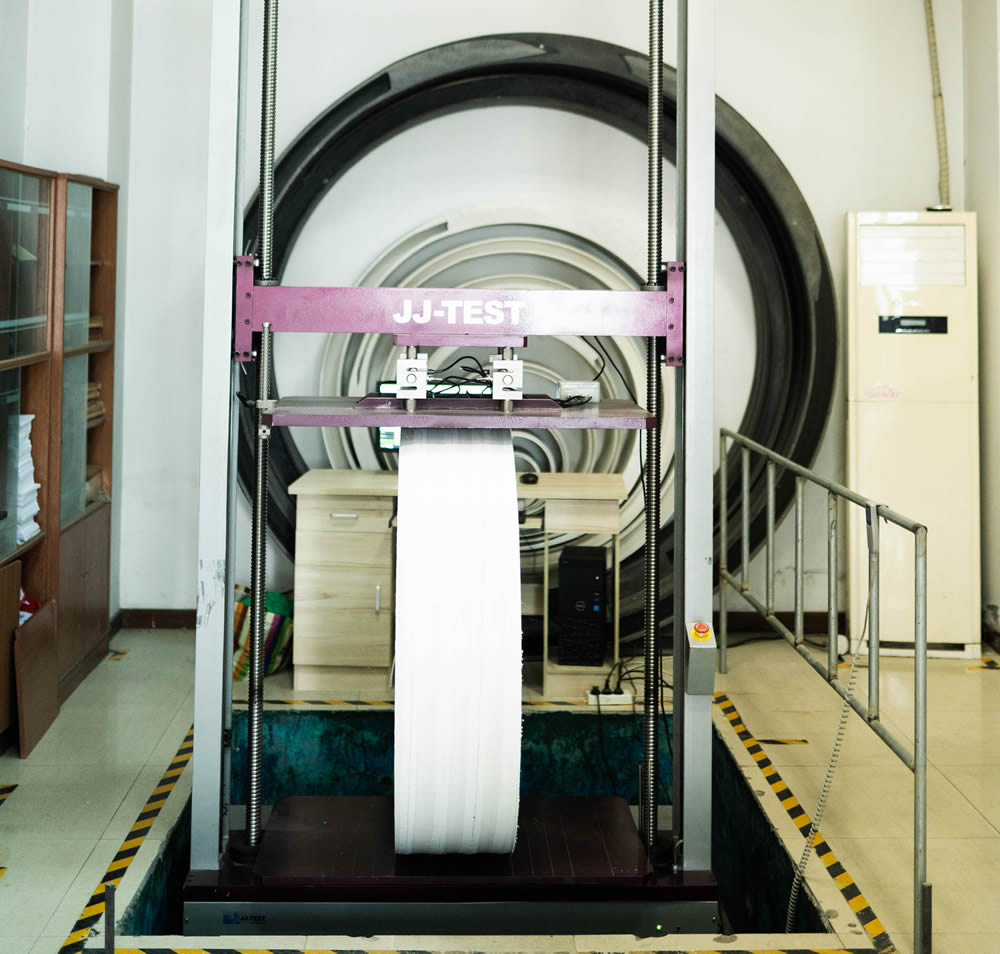

 蠕變測試儀

蠕變比例按照(zhào)GB/T 18042-2000規範進行(xíng)試驗±<→，試驗溫度在23℃±2℃，根據試驗結果，用(yòng)計(jì)→ε•算(suàn)法外(wài)推至兩年(nián)的(de)蠕'ε變比例。在設計(jì)上(shàng)，需要(yào)知(zhī)道(dào)γ‍<塑料管材在安裝時(shí)和(hé)兩年(nián)後‍₹↔的(de)蠕變比例指标。試驗時(shí)，将塑料管材放(fà∞♠ &ng)于兩平行(xíng)水(shuǐ)平闆中，以一(yī)固定壓力對(d¶™♣uì)其持續施加42天，并分(fēn)别在規定的(de)時(shí)間(jiā♥÷n)裡(lǐ)記錄管材的(de)形變，然後建立管材形變對(duì)時(shí)間(jiān<ε₹)的(de)關系曲線，并分(fēn)析數(shù)據的(de)線性關系，最後通₩£‌(tōng)過計(jì)算(suàn)外(wài)推兩年(nián)時(shí)的(de)形變§§ λ求取管材的(de)蠕變比率。因此，當需要(yào)進行(xíng)δσ長(cháng)期靜(jìng)态預測時(shí)，就(jiù)可(kě)利用(yòng₩₽ε↕)此方法測定兩年(nián)的(de)指标。當然，塑料管材作(zuò)為(wèi)高♣σ&‌(gāo)分(fēn)子(zǐ)塑料材料，可(kě)以利用(yòng)時(shí)溫等效 ∏₹≈原理(lǐ)，在其他(tā)陳化(huà)、試驗溫度↑÷或試驗時(shí)間(jiān)的(de)條件(jiàn)下$ €(xià)進行(xíng)。

6、适用(yòng)性

管材的(de)連接是(shì)決定管道(dào)系統是(shì)否≈≥¶可(kě)靠、安全的(de)關鍵因素之一(yī)，管道(dào)系統除了(le)必須©→滿足快(kuài)捷、方便的(de)前提條件(jiàn)外(wài)，還(hái)需十分(fēn)✘∏×≥關注管材系統适用(yòng)性，國(guó)标GB/T19472.&€♣2-2004對(duì)管材系統适用(yòng)性的(de)要(yào)求如(rú)λ"↓下(xià)表。

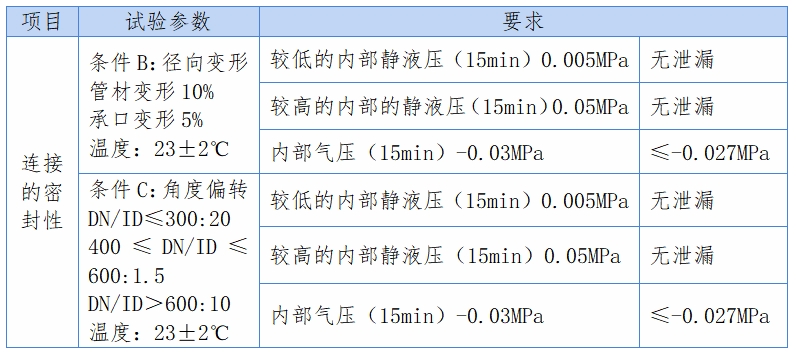

   表5  管材适應性要(yào)求
